★ 鋼結構圖

※ 鋼結構

由型鋼連接而成的結構物，例如：鋼梁、鋼屋架、鋼塔架、鋼腳手架等。

※ 鋼結構圖

用來表示鋼結構的圖樣。

※ 型鋼

型鋼是由鋼廠按照標準規格軋制而成的鋼材，其斷面形狀如尺寸是定型的，例如：角鋼、工字鋼、槽鋼等。

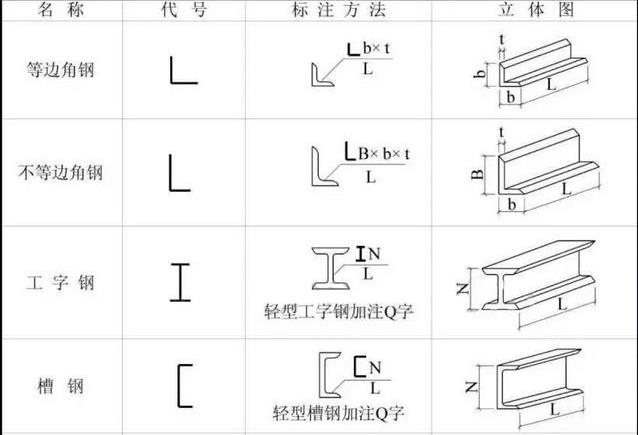

★ 型鋼的代號及標注

★ 鋼結構中型鋼的連接方法

※ 焊接

※ 鉚接

※ 螺栓連接

一、焊接

將被連接的型鋼在連接部位加熱使其和焊條熔化，凝結后成為不可分割的整體。

1、焊縫類型及其符號

※ 坡口焊縫

※ 貼角焊縫

※ 塞焊縫

★ 焊縫的圖形符號和輔助符號

2、焊縫的標注

在鋼結構圖中，必須把焊縫的位置、形式、尺寸和輔助要求標準清楚。

★ 焊縫的標注方法

★ 焊縫不連續時的畫法及標注

當焊縫分布不連續時，可見焊縫宜在焊縫處加中實線，不可見焊縫加細柵線

二、鉚接

用鉚釘將兩塊或兩塊以上的鋼板連接在一起

★ 鉚接分類

※ 工廠連接

※ 現場連接

★ 鉚釘類型

三、螺栓連接

※ 焊接和鉚接都是不可拆卸的連接，螺栓連接是可拆卸的連接

※ 連接方法

★ 螺栓、孔、電焊鉚釘圖例

鋼梁結構圖

概述

鋼梁常用于大、中跨度橋梁中

鋼梁的種類

※ 鋼板梁

※ 鋼桁梁

★ 下承式簡支栓焊梁

★ 鋼梁結構圖的內容

※ 設計輪廓圖

※ 節點圖

※ 桿件圖

※ 零件圖

★ 設計輪廓圖

★ 節點圖

★ 節點構造圖

★ 拼接板、填板的拼裝

★ 立體圖

★ 節點板詳圖

★ 桿件圖

★ 零件圖

鋼屋架結構圖

概述

※ 鋼屋架

※ 鋼屋架結構圖

屋架簡圖、屋架詳圖（包括節點圖）、桿件詳圖、連接板詳圖。

★ 屋架簡圖

※ 屋架簡圖又稱屋架示意圖、屋架桿件幾何尺寸簡圖。

※ 比例：1：100、1：200

※ 單線條表示，桿件長度直接注在單線條旁邊。

★ 屋架詳圖

※ 圖樣：立面圖，上弦實形輔助投影，剖面斷面圖。

※ 比例：兩種比例：

桿件軸線采用較小比例（1：20，1：15）

節點板、桿件、斷面采用較大比例（1：10，1：5）

※ 圖線：可見輪廓線——中實線

不可見輪廓線——中虛線

★ 桿件拼接

★ 支座節點圖
